舞台、剧院音响金沙app下载大厅的解决方案
本方案适用于1000人左右的剧院/礼堂/剧场等场地,满足大型会议、报告、文艺演出等多种扩声需求,扩声系统采用传统点声源音箱,依据sis(spatial image systems)空间成像原理设计布置音箱系统,力求实现一个投资、音响效果、外观美学三方面平衡的多功能扩声系统金沙app下载大厅的解决方案。
功能分析:
·大型会议扩声
·学术报告会
·文艺表演
·企业年会
设计目标:
·声音清晰度
·声像定位
·覆盖均匀度
·频率响应
·效果一致性
金沙app下载大厅的解决方案:
· 整体扩声方案采用点声音箱设计,通过合理布置音箱位置,点声源音箱系统有更好的声像定位感,更高的语言清晰度;
· 三只15寸fbt archon115全频音箱作为左、中、右主音箱,安装于舞台口上方的声桥内,三只音箱为同一水平线安装,音箱向下指向观众区后场约3/4处,均匀覆盖全场大部分主要位置;
· 二只archon115作为左、右主音箱安装于舞台口两侧,利用人耳听觉哈斯效应将舞台口上方的三声道主音箱声像拉低,使观众感觉声音是从舞台中心发出,而不是从头顶位置过来;
· 在舞台口下方隐蔽安装两只archon215 双15寸超低音箱,增强音乐类节目的低频表现;
· 四只archon106 6寸音箱作为台唇补声音箱安装于舞台台唇位置,以弥补主音箱前场覆盖不足的问题;
· 四只archon106 6寸音箱作为后场补声音箱安装于二层楼座下方,以弥补楼座造成的一层后场位置形成的声阴影区,同时对补声音箱增加延时处理,保证声像来源于舞台;
· 系统配置带lcr输出调音台,真正支持sis空间成像扩声系统,配置高端混响效果器,以适应演唱节目效果的需求;
· 系统配置qsc core250i数字音频矩阵处理器,能为每一只音箱提供精细化的均衡、延时处理,为后期系统声场调试提供有效技术手段;

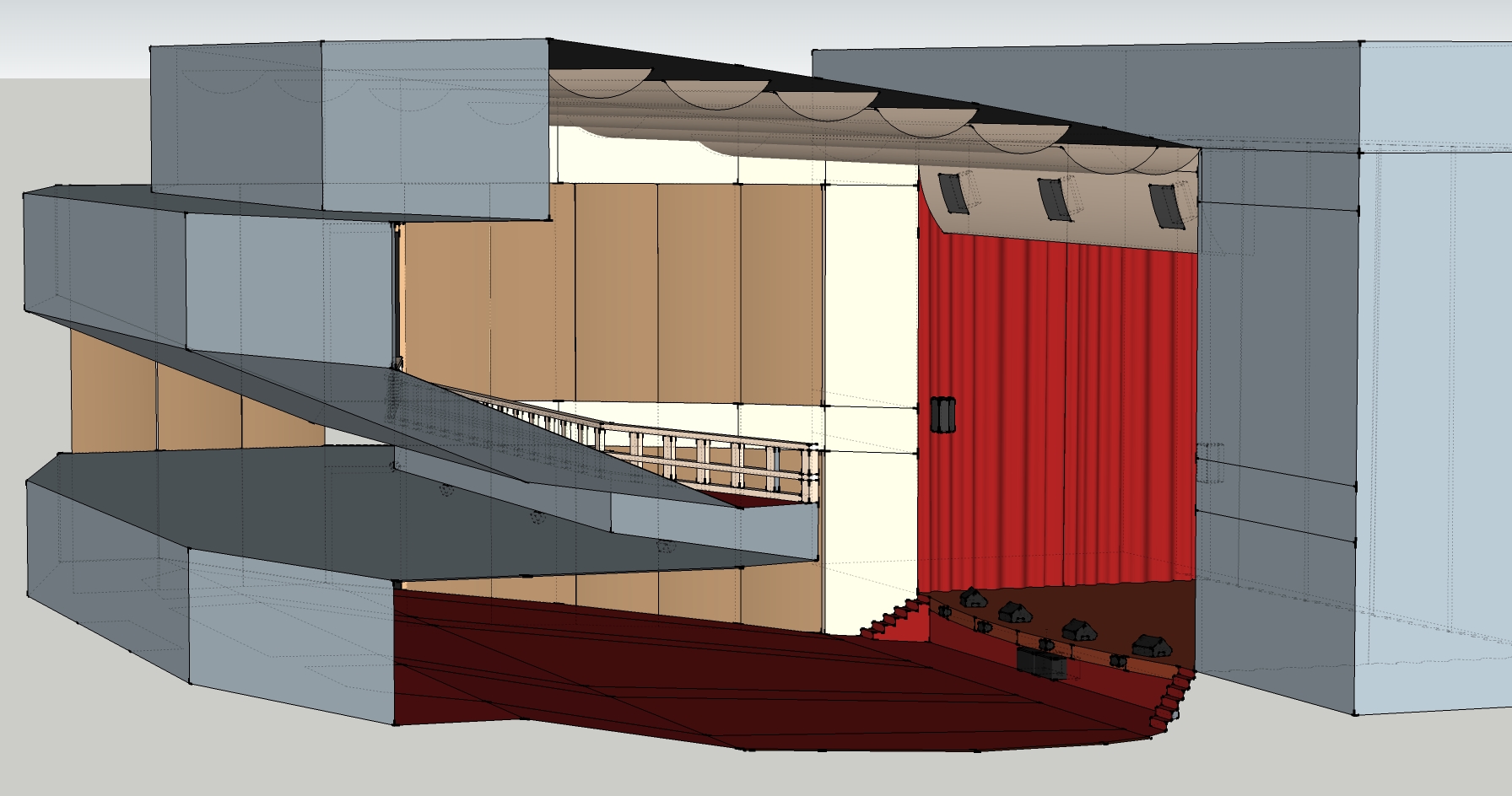

音箱布置图:

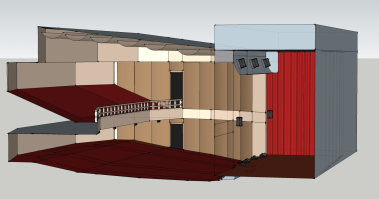

扬声器涵盖示意图:

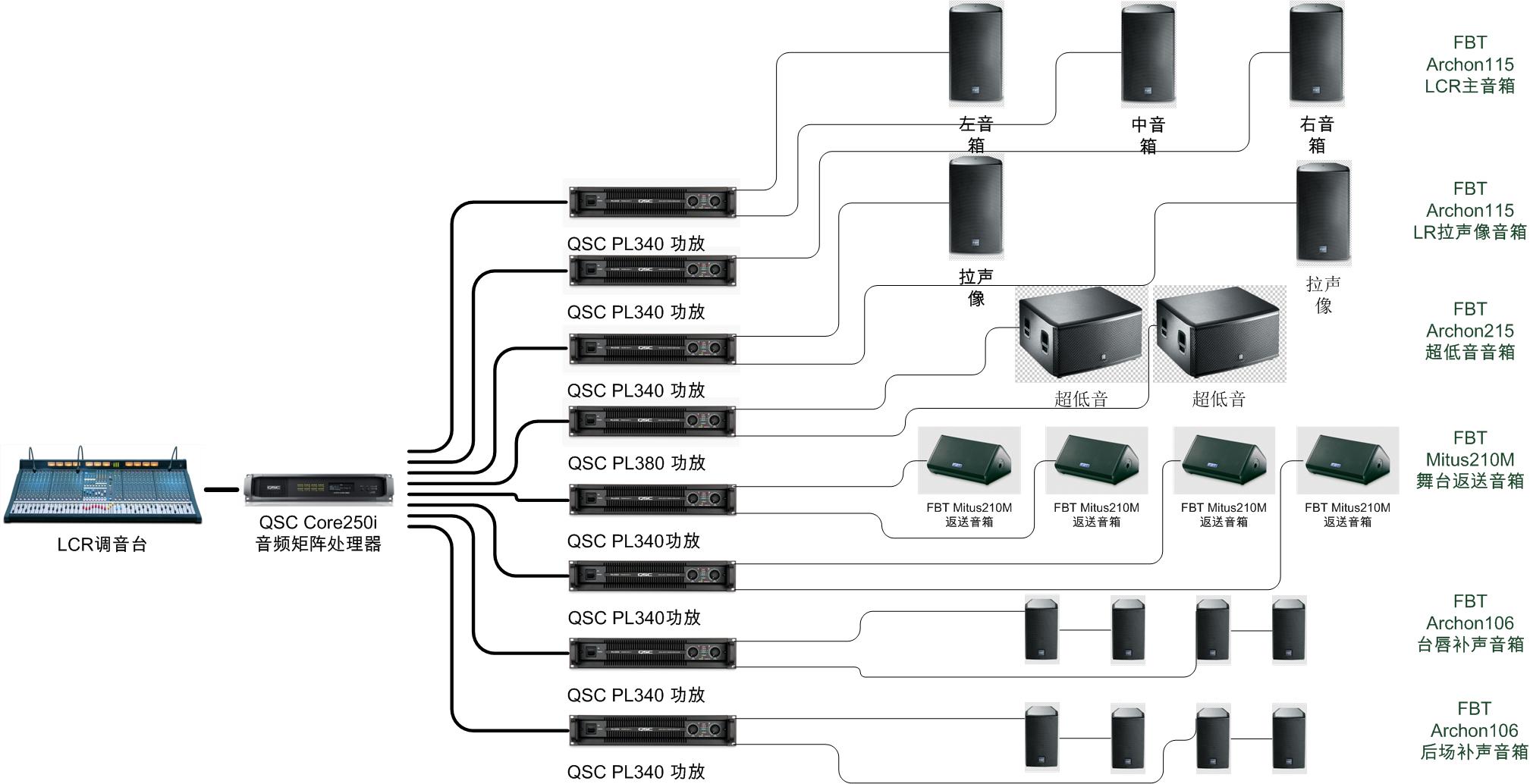

设备连接图:
主要设备清单:
一. 音频处理系统设备: |
|
|
|
||
1 |
lcr调音台 |
略 |
|
1 |
台 |
2 |
效果器 |
略 |
|
1 |
台 |
3 |
音频处理器 |
qsc |
core250i |
1 |
台 |
二. 音源设备:略 |
|
|
|
|
|
三. 扩声系统 |
|
|
|
|
|
1 |
lcr主音箱 |
fbt |
archon 115 |
3 |
只 |
2 |
lr拉声像音箱 |
fbt |
archon 115 |
2 |
只 |
3 |
超低音音箱 |
fbt |
archon 215 |
2 |
只 |
4 |
舞台返送音箱 |
fbt |
mitus 210m |
4 |
只 |
5 |
台唇补声音箱 |
fbt |
archon 106 |
4 |
只 |
6 |
后场补声音箱 |
fbt |
archon 106 |
4 |
只 |
7 |
lcr主音箱功放 |
qsc |
pl340 |
2 |
台 |
8 |
lr拉声音箱功放
|
qsc |
pl340 |
1 |
台 |
9 |
超低音音箱功放 |
qsc |
pl380 |
1 |
台 |
10 |
舞台返送音箱功放 |
qsc |
pl340 |
2 |
台 |
11 |
台唇补声音箱功放 |
qsc |
pl340 |
1 |
台 |
12 |
后场补声音箱功放 |
qsc |
pl340 |
1 |
台 |
