舞台灯光音响方案介绍
客户需求

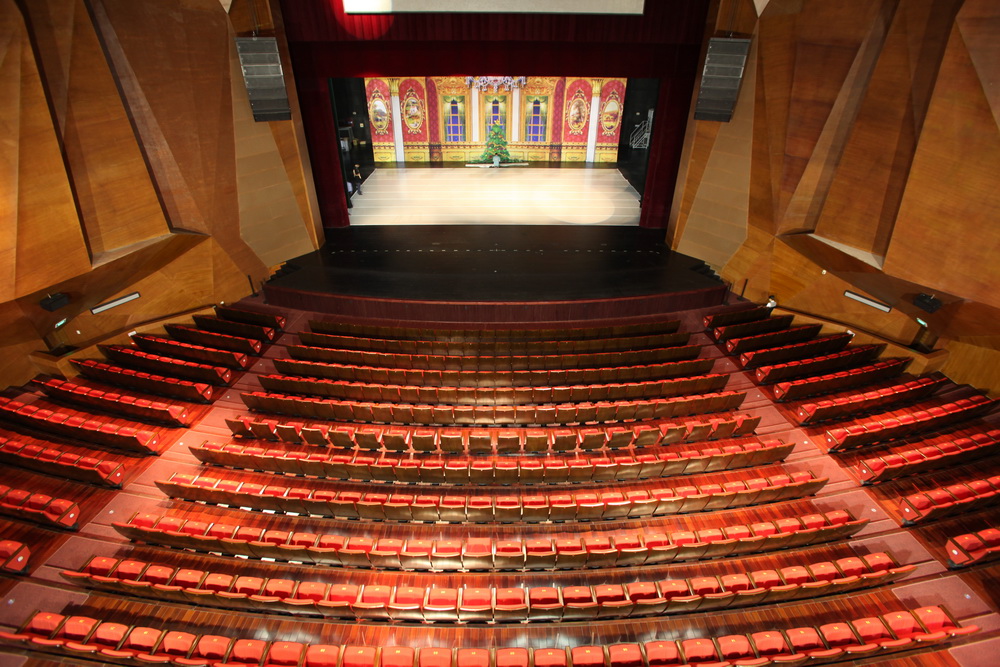

根据客户要求、本剧院舞台音响系统包括扩声系统、摄像系统、内部通讯系统等。系统的设计首先满足先进性、可靠性、经济性，并考虑实用性、可扩展性、易于维护以及系统的性能价格比等。以满足多民族歌舞剧的演出为主，适应地方特色为辅，可以演出话剧、地方戏曲、曲艺以及群众文艺活动等多用途功能，既可适合驻场演出，又可适应租场使用。它是一个800余座多功能剧场。
1.1.1.1 施工平面布置图
1.1.1 场灯光控制系统
灯光控制系统主要由两部分组成：灯光控制台系统，调光器系统控制系统；各控制系统由灯光控制网络系统相连接，灯光网络系统将在下一节中具体介绍。
1. 简洁的操作界面；灯光师能便捷的操控各类灯具的各种属性；快捷的按照导演的要求编写灯光程序。
2. 不同的操作面板以适应不同的操作习惯，将电脑灯、常规灯、各类效果器材以及其他演出设备的控制有机融合为一体；演出时快捷的操控、修改灯光程序。
3. 具备设计、操控、管理系列一体化功能，为了更适合现代演出快节奏的要求，灯光师在事先模拟场馆的灯光布置，将演出程序事先作预案，所有的灯位、配接、程序都在进场前分工到位。一方面演出彩排时将事先作好的程序进行微调即可演出；另一方面装台人员根据灯光师设计的方案布置灯光，大大节省调整的时间，灯光布置更合理有效。另外，演出时控制系统将实施反馈系统的运行状况，灯光师第一时间掌握演出动向，对设备、网络进行管理。
4. 网络协议的实施，网络控制是必然趋势。控制台应具备强大的扩展能力,一方面通过网络控制将不存在设备使用的数量限制，端口数量通过网络手段扩展；另一方面，通过网络及时更新控制台的资料，包括各类新型灯具库、程序预置等等。
5. 可靠的安全性能，多台编程、同步存储、多机控制同步运行及多机冗余备份，达到多机备份的无缝衔接。
调光柜供电系统图
扩声系统的声学特性指标作为扩声系统的客观评价标准，也是有优良主观评价的必要条件。招标文件对剧院的扩声系统声学特性指标提出了明确的要求，以下我们将以科学的计算方式来验证我方投标系统的声学特性指标。
扬声器布局
剧院工程建筑三维模型
剧院扬声器ease位置图
中央声道全频音箱池座平面覆盖图
中央声道全频音箱楼座平面覆盖图
台唇补声扬声器平面覆盖图
中央声道扬声器剖面覆盖图
左右声道扬声器组
左右声道拉声像扬声器配置2只meyersound upa-1p，超低频音箱配置4只meyersound 700-hp。
左右声道全频音箱扬声器配置2只meyersound upq-1p，4只meyersound upq-2p。
左声道拉声像全频音箱池座覆盖图
左声道扬声器平面池座覆盖图
左声道扬声器平面楼座覆盖图
左声道扬声器剖面覆盖图
